貼片電感和貼片磁珠有著很高的相似點，應該如何進行區分
2018-08-29 10:23:57
對于電感小白來說，區別貼片電感和貼片磁珠是一件很頭疼的工作，兩者有著相似的外觀。但如果區分不開來的話，就沒辦法進行使用，下面谷景電子小編來分享一下如何辨別貼片電感和貼片磁珠。

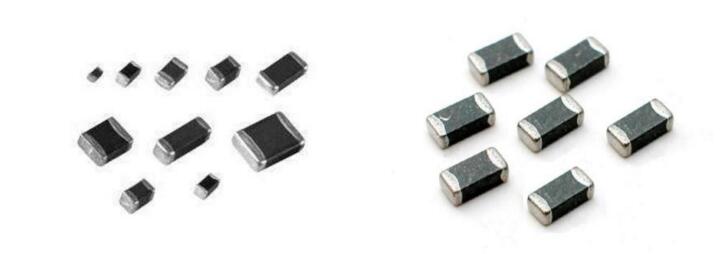

左邊：貼片磁珠 右邊：貼片電感
1.結構組成進行區別：貼片電感有磁芯和線圈組成，而貼片磁珠則由鐵氧體組成。
2.功能作用進行區別：磁珠在電路中是把交流信號轉化為熱能，而電感則是將交流型號儲存起來，在慢慢的釋放出去。因此貼片電感屬于儲能元件，貼片磁珠屬于能量轉化消耗元件。
3.應用領域進行區別：貼片電感多用于電源濾波電路，磁珠多用在信號回路，磁珠主要起抑制電磁輻射干擾，電感則側重于傳導干擾。
對于普通貼片電感和貼片電容可以從外觀上判定，實在分不清楚有時可以借助儀器檢測，借助電感測量儀器，測試兩個管腳有沒有電感值。
另外補充一句，磁珠是電感的一種較為特別的類型，磁珠有時可以作為電感來使用。
