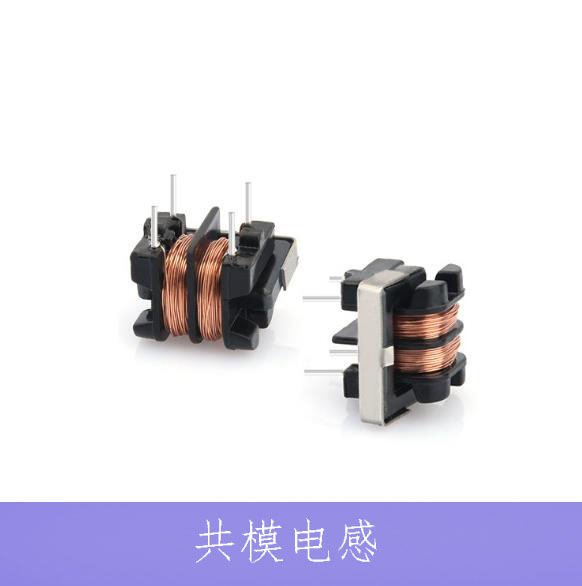

共模電感也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。它被廣泛應用在計算機上。

當共模電感的輸出端被燒壞時，會對日常工作造成很大麻煩，那么又是有哪些原因引起它的輸出端會燒斷？下面就有小編給大家簡單解答一下：

原因一：漆包線質量不合格。共模電感因其特殊作用，通常會產生高溫，有的廠家為了減少生產成本使用質量差的漆包線，進而導致其不耐高溫。

原因二：電感的設計裕度不夠。設計裕度本來就是設計過程中考慮到各種因素,故意多設計出的一部分，而一些設計師在設計電感時會忽略設計裕度，有時廠家為了節約成本也會減少設計裕度，畢竟現在的金屬價格在持續走高。

原因三：電感線圈溫升問題。一般來說電感線圈溫升的設計要求在60K以下，聚脂漆包線的耐熱應使用耐熱溫度達到155℃。在金屬成交價格持續走高的情況下，有的設計廠家為了降低成本削減了線圈匝數，提高電感線圈溫升至75K～90K，使電感線圈漆包線長期處在高溫狀態下工作，一旦長期運行就會處于過負荷狀態，可能使導電部位接觸不良，接觸電阻增大，將大大的降低電感線圈絕緣強度。

原因四：線圈的短路。漆包線的破損將會導致線圈短路，造成電流短路，電流增加。

有關引起共模電感輸出端燒斷的原因就簡單介紹這里，如果你想了解更多關于電感知識，歡迎掃描下方二維碼。
